细线作业的超精密加工
UPN-01代表了超精密加工技术和细小切割线作业表面精加工能力的飞跃。
当前位置：首页 > 产品中心 > CNC设备 > MAKINO牧野机床 > 线切割机床

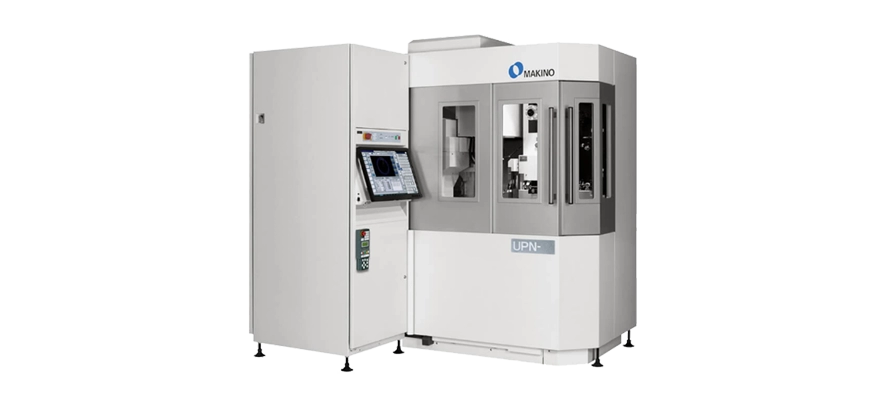

UPN-01
线切割机床
UPN-01代表了超精密加工技术和细小切割线作业表面精加工能力的飞跃。该机器具有独特的水平切割线驱动系统，可提高穿线性能，能够可靠地在直径小至30微米（0.001”）的起始孔穿线，并且可以在直径从0.100mm(0.004”)到15μm(0.0006”)的线径范围内工作。
气膜静压导轨和直线电机运动技术使得UPN-01能够达到亚微米级的精度。将这两个先进的运动控制系统相结合，以尽量减少机械摩擦和机械惯性，确保一致的超精密增量运动。UPN-01采用0.01μm或10nm刻度(0.0000004”) 反馈系统，该系统提供0.1μm(0.0000004”)的最小可编程增量，能够实现0.2μm(0.000008”)的机械运动圆度。
细线作业的超精密加工
具有独特的水平切割线驱动系统
尽量减少机械摩擦和机械惯性
产品特点
-
-
独特的水平切割线驱动系统该机器具有独特的水平切割线驱动系统，可提高穿线性能，能够可靠地在直径小至30微米（0.001”）的起始孔穿线
-
亚微米级的精度气膜静压导轨和直线电机运动技术使得UPN-01能够达到亚微米级的精度。
-
两个先进的运动控制系统相结合这两个先进的运动控制系统相结合，以尽量减少机械摩擦和机械惯性，确保一致的超精密增量运动。
-
UPN-01采用油性加工液系统UPN-01采用油性加工液系统，它可以更好地控制加工放电间隙，从而提高零件精度、表面光洁度和冶金质量。
-
整个工作区域为封闭式整个工作区域为封闭式，并进行温度控制，以尽量减少机器和工件因长时间工作的产生的热变化。
产品应用
医疗移液管
医疗移液管
智能手机框体
镜筒
产品参数
- UPN-01
规格 | U 轴 | ±7 mm |
| V轴 | ±7 mm |
| 最大工件尺寸(直径 X高度) | 150 mm x 150 mm x 40 mm Tall |
| 最大工件重量 | 8 kg |
| 工作液槽尺寸 | 275 mm x 430 mm x 330 mm |
