搭载夹具区域φ500的摇篮工作台 凭借Y/Z行程的增大，可以对应更大范围的多面加工。
当前位置：首页 > 产品中心 > CNC设备 > BROTHER 兄弟机床 > 紧凑型多面加工中心

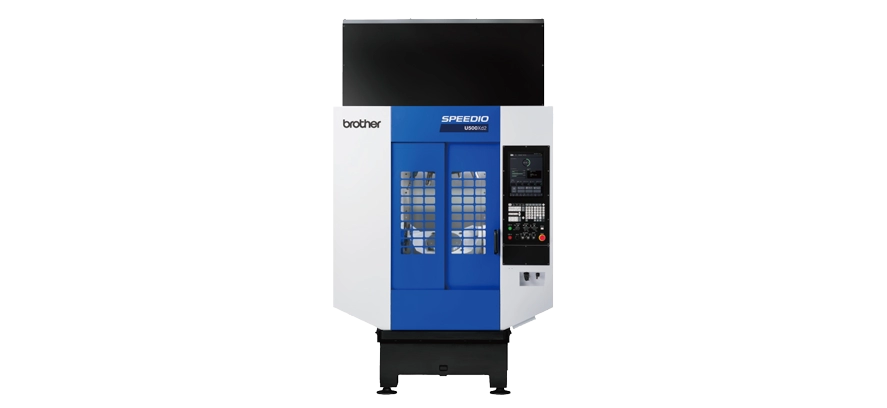

U500Xd2 RD
紧凑型多面加工中心
Z轴行程的扩大和工作台到主轴端面距离的上下扩大，不仅增加了Z轴方向的加工范围还提升了刀具接近性。
Y轴行程的扩大，通过使Y轴移动范围偏离倾斜轴中心，A轴90°时Y轴行程扩大至320mm。提升了刀具的接近性。
随着Y/Z轴行程的扩大实现了最大φ500、高320的装夹范围。更好的对应中型工件的加工。
通过紧凑型鼓式刀库来实现刀具的高速交换。有14把、21把、28把的刀库可供选择。并且可支持最大4kg的刀具。
Z轴、Y轴行程扩大
夹具范围扩大
28把刀库
产品特点
-
-
生产效率不断追求高生产效率 通过机电一体化开发的优化控制减少浪费
-
加工能力高刚性的机械机构与高效率主轴相结合 实现更大的加工范围
-
NC装置搭载新开发的“CNC-D00系统” 易于使用的15英寸触摸式液晶屏
产品应用
医疗移液管
医疗移液管
智能手机框体
镜筒
产品参数
- U500Xd2 RD／U500Xd2-5AX RD
产品规格 | 主轴最高转速 | 12,000min-1 16,000min-1（选配） |
| 各轴移动量 | X:500mm Y:450mm Z:380mm A:-30～120° C:360° |
| 快速进给速度 X×Y×Z轴 | 50m/min×50m/min×56m/min |
| 所需要占地面积 | 1,560mm×2,081mm |
| 刀具数 | 14／21／28把 |
| 分度速度 A×C轴 | A:50min-1 C:75min-1 |
| 五轴联动规格（5AX） | 可选 |
