量产型复合加工中心
搭载具备车削主轴功能的倾斜转台， 将车削与铣削的复合加工到多面加工等工序集约于1台机床
当前位置：首页 > 产品中心 > CNC设备 > BROTHER 兄弟机床 > 铣车复合加工中心
M200Xd1 RD / M300Xd1 RD
铣车复合加工中心
只需1台机床，即可一次装夹完成车削加工与铣削加工。省去了车床与加工中心之间的装卸工件的手工时间，更能体现复合加工的优点。
可通过搭载高速分度的倾斜转台，实现多面加工的工序集约，具有与复合加工相同的优点。
搭载新开发的可收纳28把刀具的链式刀库，进一步推进基于复合加工、多面加工的工序集约。
*也可选择22把刀库

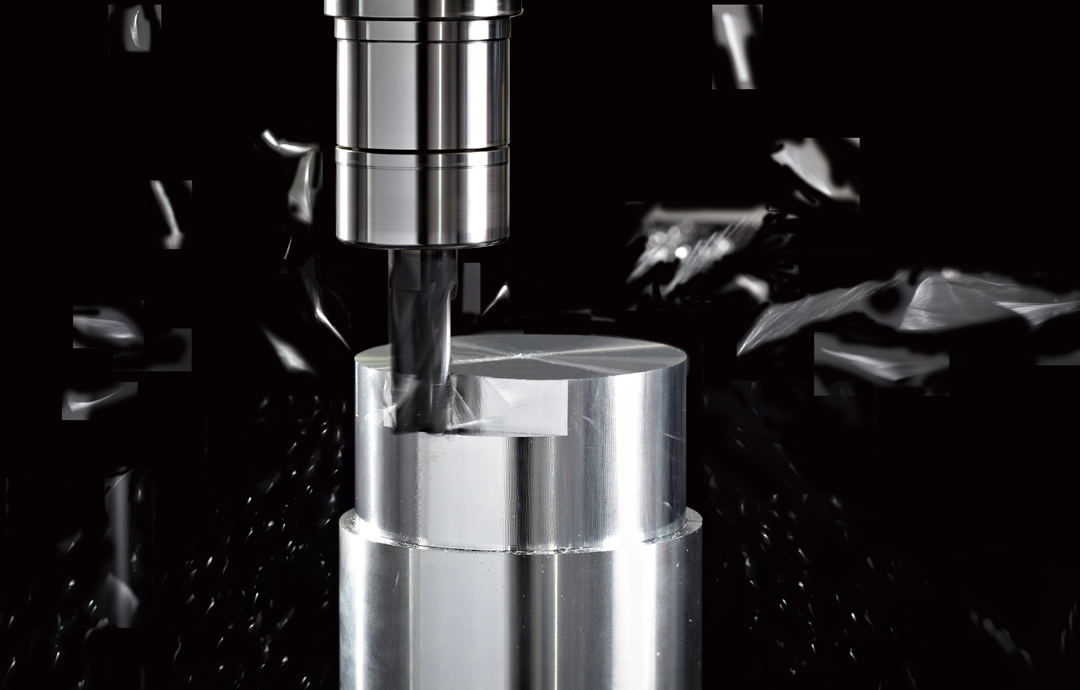

复合加工

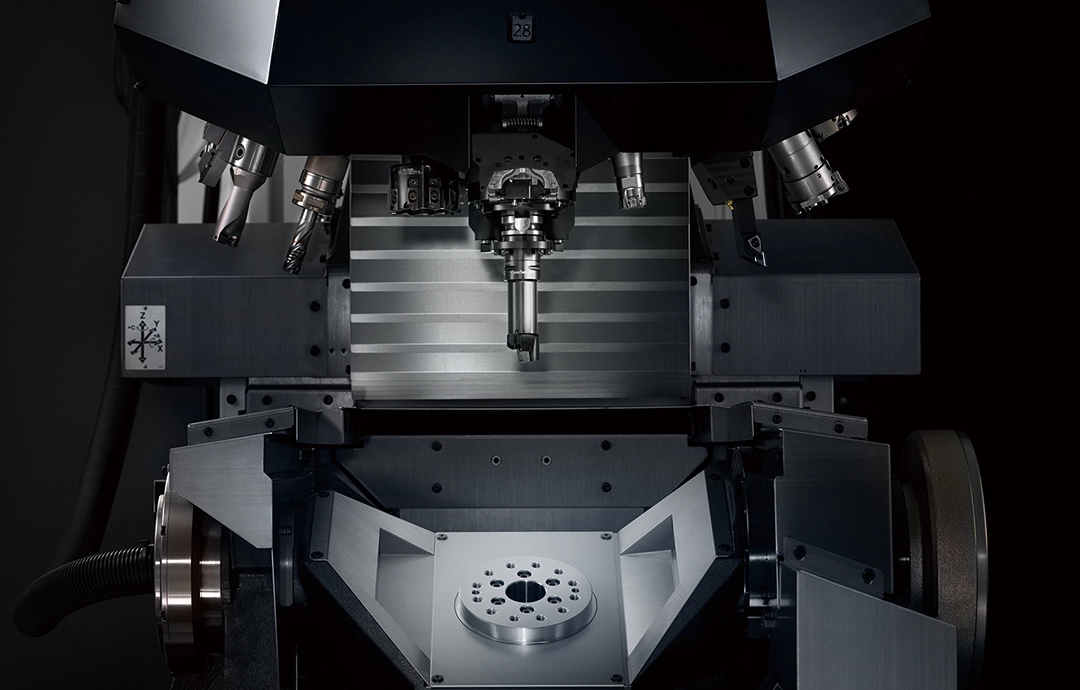

多面加工
28把刀库
产品特点
-
-
加工范围M300Xd1 RD提供了更大的Z轴移动量与夹具范围全新的28把刀库，进一步扩大了可对 应工件的范围
-
生产效率无止境追求高生产效率 通过自动化实现省人化
-
加工能力从铣削加工到车削加工发挥出色的加工能力 还配备5轴联动加工功能
产品应用
医疗移液管
医疗移液管
智能手机框体
镜筒
产品参数
- M200Xd1 RD / M300Xd1 RD
产品规格 | 主轴最高转速 | 10,000min-1 16,000min-1(选配) |
| 车削主轴最高转速 | M200Xd1 RD : 2,000min-1 |
| M300Xd1 RD : 1,500min-1 | |
| 各轴行程 | M200Xd1 RD : X:200mm Y:440mm Z:305mm |
| M300Xd1 RD : X:300mm Y:440mm Z:380mm | |
| A轴 : 120 ~ -30度 C轴 : 360度 | |
| 刀具存储数量 | 22 / 28把 |
| 快速进给速度 X×Y×Z轴 | 50m/min × 50m/min × 50m/min |
| 分度速度 A×C轴 | M200Xd1 RD : A:60min-1 C:200min-1 |
| M300Xd1 RD : A:50min-1 C:200min-1 | |
| 所需占地面积 | M200Xd1 RD : 1,280mm×2,667mm |
| M300Xd1 RD : 1,520mm×2,667mm | |
| BT二面约束主轴 (BIG-PLUS) | 选配 |
| BT二面约束主轴 (BIG-PLUS) | 选配 |
