卧式加工中心的特点
实现大工件、长工件加工的高生产效率卧式加工中心
当前位置：首页 > 产品中心 > CNC设备 > BROTHER 兄弟机床 > 卧式紧凑型加工中心

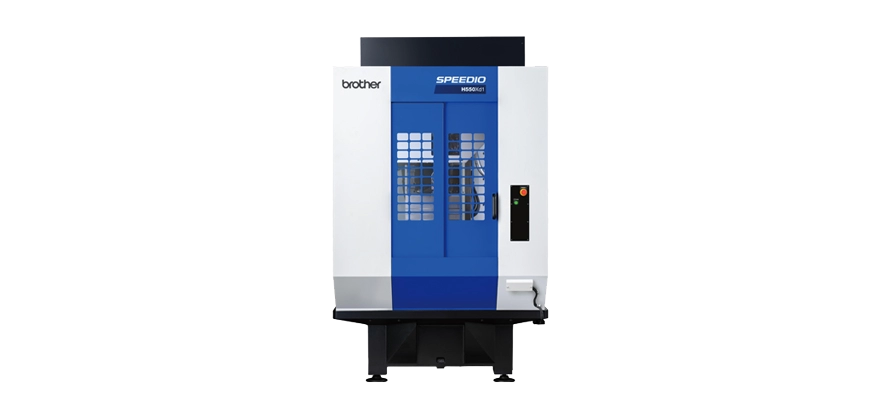

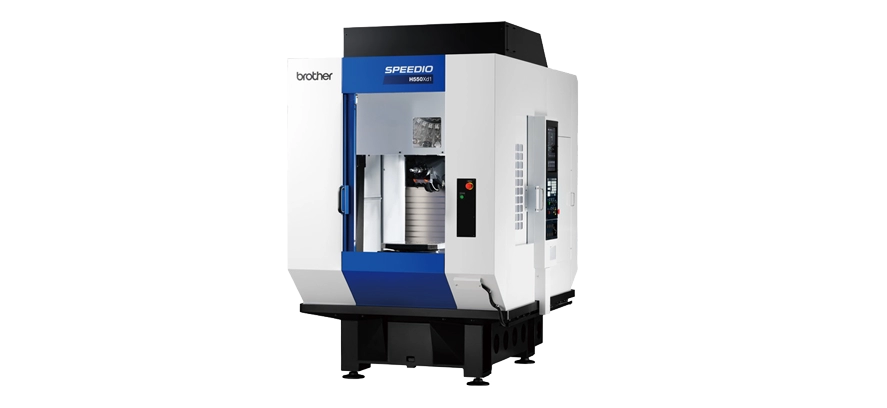

H550Xd1
卧式紧凑型加工中心
实现⌀600X580的宽敞夹具区域。可通过刀具避让等方式，扩大至⌀800。因此、可搭载大工件和长工件。
具有宽阔的夹具区域、加工区域、实现机床宽度1557mm、进深2990mm、节省空间。

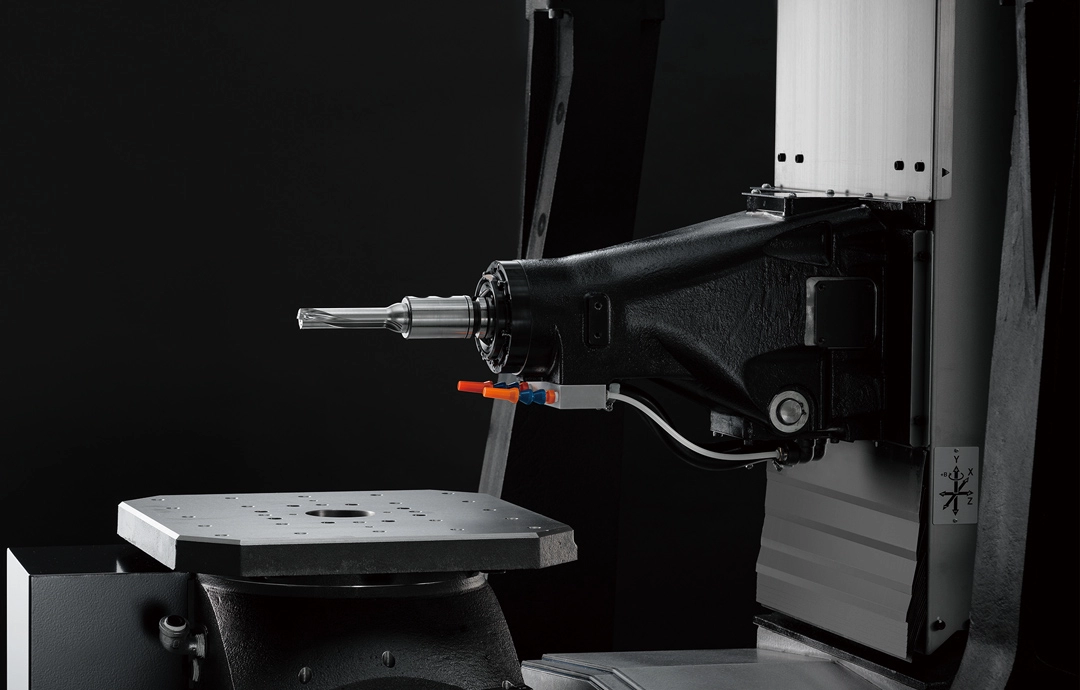

标配采用滚子齿轮凸轮机构的B轴工作台、实现回转速度达100min-1的高速动作。 400×400mm的工作台载重最高可达400kg。实现重型工件、夹具的应对与高速性的兼顾。

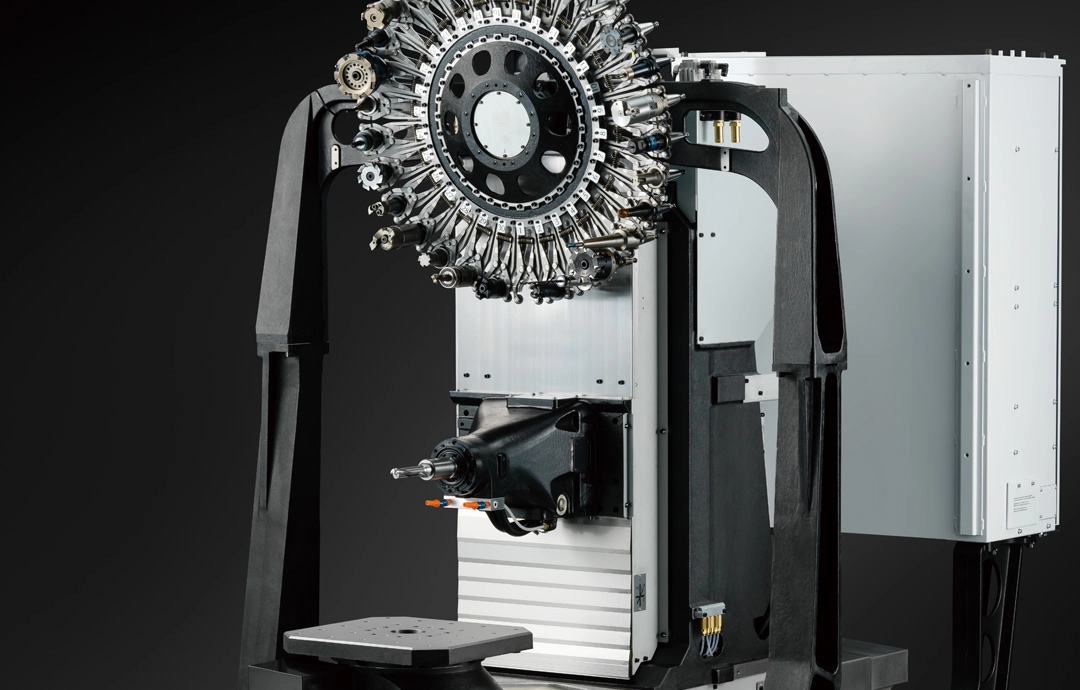

搭载新开发的直接ATC方式30把刀库。 最大可搭载刀具长度250mm、刀具直径125mm、刀具重量 4kg，支持长工件等各类加工。
夹具范围扩大
省空间
30把刀库
产品特点
-
-
生产效率通过加快、优化机电一体化开发，持续追求高生产效率
-
加工能力通过高效主轴马达和 进一步优化的机械设计发挥出色的加工能力
-
操作性搭载新开发的“CNC-D00系统” ， 方便易用实现更加容易操作的接近性
产品应用
医疗移液管
医疗移液管
智能手机框体
镜筒
产品参数
- H550Xd1
产品规格 | 主轴最高转速 | 12,000min-1 16,000min-1(选配) 10,000min-1高扭矩 (选配) |
| 各轴行程 | X:550mm Y:400mm Z:400mm |
| B: 360度 | |
| 刀具数 | 30把 |
| 快速进给速度 X×Y×Z軸 | 50m/min×56m/min×56m/min |
| 分度速度 B軸 | 100min-1 |
| 所需要占地面积 | 1,557mm×2,743mm |
| BT二面约束主轴 (BIG-PLUS) | 选配 |
| 主轴中心出水 | 选配 |
