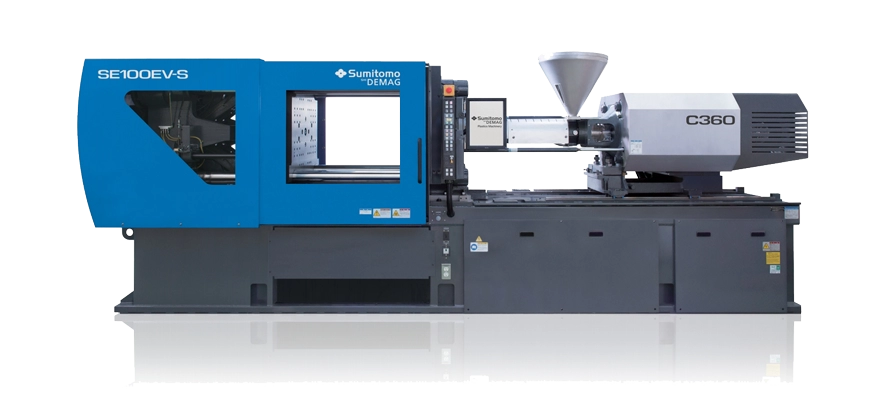

SE-EV-S

全电动小型注塑机（300kN-1800kN）

SE-EV-S系列机型旨在实现该目标以“3个S”为理念的全电动注塑机

通过独创的射出结构和低惯性伺服电机，可进行高响应的螺杆控制。

通过降低锁模电机的扭矩，可减少耗电量。

特别是对于高温的工程塑料、超级工程塑料、阻燃剂、GF等塑料有效果。

在线咨询

资料下载

产品特点

直驱结构

通过独创的射出结构和低惯性伺服电机，可进行高响,应的螺杆控制。并且，采用本公司开发的算法软件进行控制，
实现了精密稳定的塑化、填充、保压工序。有助于降低射出压力、改善填充平衡。
维持低锁模力的功能锁模力反馈控制

量产过程中，模具受热膨胀的影响，锁模力有上升的趋势。根据锁模检测值补正模厚，自动维持所设置的低锁模力。
低射出压力辅助功能前流控制（FFC)

通过V-P切换前后的螺杆控制，利用树脂的粘弹性，在低射出压力下可实现顺畅的填充。改善模腔内平衡，同时消除毛边和缺料问题。
基础结构性能高精度喷嘴接触结构

采用双轴支撑结构，以喷嘴为中心的轴间负荷均匀分布，防止固定模板倾斜。
延长模具的寿命防止滞留碳化排出

气体与水分实现稳定的塑化 SL螺杆可以改善和消除上图所示的不良现象。特别是对于高温的工程塑料、超级工程塑料、阻燃剂、GF等塑料有效果。
大幅降低消费电力进一步促进节能

通过降低锁模电机的扭矩，可减少耗电量。同时，通过最佳辅助设定功能，推进作业的效率化，减少作业时间. 废弃树脂、耗电量，为减少量产成本做出贡献。

产品应用

医疗移液管

连接器

智能手机框体

镜筒

产品参数

SE30EV-S
SE50EV-S
SE75EV-S
SE100EV-S
SE130EV-S
SE18OEV-S

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	300
拉杆间隔 (H×V)		mm	310 x 290
模板尺寸 (H×V)		mm	440 x 420
模板间距		mm	530
	(选择延长模厚50mm时)		(580)
	(选择延长模厚100mm时)		---
开模行程		mm	230
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	130～300
	(选择延长模厚50mm时)		(130～350)
	(选择延长模厚100mm时)		---
定位孔直径		mm	ø60
	(选择选购件时)		(ø26)
顶出方式 (顶出点数)			电动式 (1点)
顶出力		kN	7.8
	(选择顶针压缩装置时)		---
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
	(选择顶针压缩装置/増加顶出力时)		---
顶出行程		mm	50
	(选择延长顶出行程时)		---
	(选择顶针压缩装置/増加顶出力时)		---

注射装置

			C35				C65
			MN		S		S
螺杆直径		mm	14 ⁶・⁸	16 ⁶・⁸	18	20	18	20	22	25
最大注射压力¹、²		MPa	223	266	224	181	274	265	220	170
最大保压力¹、²		MPa	223	266	224	181	274	265	220	170
	(选择高填充规格时)*⁷	MPa	-				-
理论注射体积		cm³	6	11	14	18	19	24	29	38
注射重量 (GPPS)		g	5.8	11	13	17	18	23	28	36
塑化能力³、⁴		kg/h	5.1	9.5	11	14	10	13	18	26
注射率		cm³/s	92	120	152	188	139	172	209	269
	(选择高负荷规格时)*⁷		(76)	100	127	157	139	172	209	269
	(选择高填充规格时)*⁷		-				-
螺杆行程		mm	40	58			78
最高注射速度		mm/s	600				550
	(选择高负荷规格时)*⁷		500				550
	(选择高填充规格时)*⁷		-				-
最高螺杆旋转速度		min⁻¹	460	430			400
温度控制区域数量			5		4		4		5
加热器容量		kW	2.2	2.6	3.2	3.6	3.2	3.6	3.9	4.3
喷嘴接触压力		kN	7.8				14
	(选择低喷嘴接触压力模式时)	kN	-				-
注射装置行程		mm	135~185				135~210
喷嘴突出量		mm	30				30
料斗容积 (选择标准型料斗时)		L	6		15		15

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	3185 x 1005 x 1491
	(选择快速周期模式时)		(3207 x 1116 x 1491)
	(选择延长模厚50mm时)		(3235 x 1005 x 1491)
	(选择延长模厚100mm时)		-
机械重量		t	2	2.2

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	500
拉杆间隔 (H×V)		mm	360 x 360
模板尺寸 (H×V)		mm	500 x 500
模板间距		mm	600
	(选择延长模厚50mm时)		(650)
	(选择延长模厚100mm时)		---
开模行程		mm	250
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	160～350
	(选择延长模厚50mm时)		(160～400)
	(选择延长模厚100mm时)		---
定位孔直径		mm	ø100
	(选择选购件时)		---
顶出方式 (顶出点数)			电动式 (5点)
顶出力		kN	21
	(选择顶针压缩装置时)		(49)
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
	(选择顶针压缩装置/増加顶出力时)		(250)
顶出行程		mm	70
	(选择延长顶出行程时)		(100)
	(选择顶针压缩装置/増加顶出力时)		(60)

注射装置

			C65						C110						C160
			MN		S				MN	S					S
螺杆直径		mm	14 *⁶	16 *⁶	18	20	22	25	16*⁶	18*⁶	20*⁶	22	25	28	18*⁶	20*⁶	22*⁶	25	28	32
最大注射压力¹、²		MPa	223	266	274	265	220	170	266	274	265	274	212	174	274	265	274	274	218	167
最大保压力¹、²		MPa	223	266	274	265	220	170	266	274	265	274	212	174	274	265	274	274	218	167
	(选择高填充规格时)*⁷	MPa	-						-						-
理论注射体积		cm³	6	11	20	25	30	38	11	19	24	40	51	64	19	24	39	51	64	84
注射重量 (GPPS)		g	5.8	11	19	24	28	37	11	18	23	38	49	61	18	23	37	49	61	80
塑化能力³、⁴		kg/h	4.4	8.8	10	13	18	26	8.8	10	13	18	26	37	10	13	18	26	37	53
注射率		cm³/s	84	110	140	173	209	270	100	127	157	190	245	308	101	125	152	196	246	322
	(选择高负荷规格时)*⁷		(84)	(110)	(140)	(173)	(209)	(270)	(100)	(127)	(157)	(190)	(245)	(308)	(89)	(109)	(133)	(171)	(215)	(281)
	(选择高填充规格时)*⁷		-						-						-
螺杆行程		mm	40	58	78				58	78		104			78		104
最高注射速度		mm/s	550						500						400
	(选择高负荷规格时)*⁷		(550)						(500)						(350)
	(选择高填充规格时)*⁷		-						-						-
最高螺杆旋转速度		min⁻¹	400						400						400
温度控制区域数量			4				5		3			5			4		5
加热器容量		kW	2.3	2.7	3.1	3.5	3.8	4.2	2.7	3.1	3.5	3.8	4.2	4.8	3.1	3.5	3.8	4.2	4.8	5.4
喷嘴接触压力		kN	14						14						43
	(选择低喷嘴接触压力模式时)	kN	-						-						-			(14)
注射装置行程		mm	170～250						170～250						250
喷嘴突出量		mm	30						30						30
料斗容积 (选择标准型料斗时)		L	(15)						(15)						(15)

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	3682 x 1113 x 1575
	(选择快速周期模式时)		-
	(选择延长模厚50mm时)		(3732 x 1113 x 1575)
	(选择延长模厚100mm时)		-
机械重量		t	2.7	2.8

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	750
拉杆间隔 (H×V)		mm	420 x 420
模板尺寸 (H×V)		mm	580 x 580
模板间距		mm	710
	(选择延长模厚50mm时)		(760)
	(选择延长模厚100mm时)		---
开模行程		mm	300
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	160～410
	(选择延长模厚50mm时)		(160～460)
	(选择延长模厚100mm时)		---
定位孔直径		mm	ø100
	(选择选购件时)		---
顶出方式 (顶出点数)			电动式 (5点)
顶出力		kN	26
	(选择顶针压缩装置时)		(49)
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
	(选择顶针压缩装置/増加顶出力时)		(250)
顶出行程		mm	80
	(选择延长顶出行程时)		(100)
	(选择顶针压缩装置/増加顶出力时)		(70)

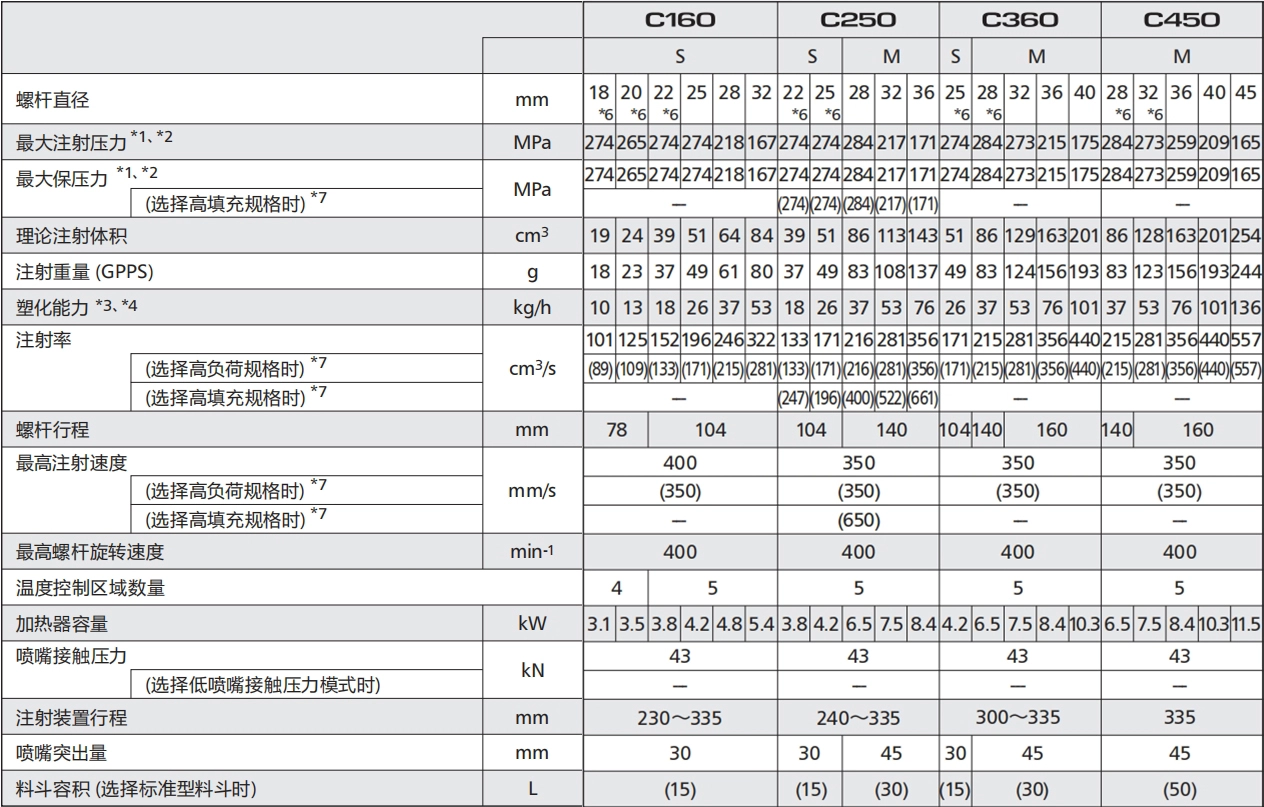

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	4260 x 1183 x 1575
	(选择快速周期模式时)		-
	(选择延长模厚50mm时)		(4310 x 1183 x 1575)
	(选择延长模厚100mm时)		-
机械重量		t	3.5	3.6	3.7

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	1000
拉杆间隔 (H×V)		mm	460 x 460
模板尺寸 (H×V)		mm	650 x 650
模板间距		mm	800
	(选择延长模厚50mm时)		(850)
	(选择延长模厚100mm时)		(900)
开模行程		mm	350
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	180～450
	(选择延长模厚50mm时)		(180～500)
	(选择延长模厚100mm时)		(180～550)
定位孔直径		mm	ø100
	(选择选购件时)		---
顶出方式 (顶出点数)			电动式 (5点)
顶出力		kN	32
	(选择顶针压缩装置时)		(49)
	(选择増加顶出力时)		(59)
最高顶出速度		mm/s	333
	(选择顶针压缩装置/増加顶出力时)		(333)
顶出行程		mm	100
	(选择延长顶出行程时)		(150)
	(选择顶针压缩装置/増加顶出力时)		(80)

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	4568 x 1226 x 1691
	(选择快速周期模式时)		-
	(选择延长模厚50mm时)		(4668 x 1226 x 1691)
	(选择延长模厚100mm时)		(4668 x 1226 x 1691)
机械重量		t	4.3	4.4	4.5	4.6

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	1300
拉杆间隔 (H×V)		mm	510 x 510
模板尺寸 (H×V)		mm	720 x 720
模板间距		mm	850
	(选择延长模厚50mm时)		(900)
	(选择延长模厚100mm时)		(950)
开模行程		mm	400
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	180～450
	(选择延长模厚50mm时)		(180～500)
	(选择延长模厚100mm时)		(180～550)
定位孔直径		mm	ø100
	(选择选购件时)		--
顶出方式 (顶出点数)			电动式 (5点)
顶出力		kN	32
	(选择顶针压缩装置时)		(49)
	(选择増加顶出力时)		(59)
最高顶出速度		mm/s	333
	(选择顶针压缩装置/増加顶出力时)		(333)
顶出行程		mm	100
	(选择延长顶出行程时)		(150)
	(选择顶针压缩装置/増加顶出力时)		(80)

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	4793 x 1326 x 1750
	(选择快速周期模式时)		---
	(选择延长模厚50mm时)		(4893 x 1326 x 1750)
	(选择延长模厚100mm时)		(4893 x 1326 x 1750)
机械重量		t	5.3	5.4	5.5	5.5

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	1800
拉杆间隔 (H×V)		mm	560 x 560
模板尺寸 (H×V)		mm	800 x 795
模板间距		mm	950
	(选择延长模厚50mm时)		(1000)
	(选择延长模厚100mm时)		(1050)
开模行程		mm	450
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	200～500
	(选择延长模厚50mm时)		(200～550)
	(选择延长模厚100mm时)		(200～600)
定位孔直径		mm	ø120
	(选择选购件时)		(ø100 / ø110)
顶出方式 (顶出点数)			电动式 (5点)
顶出力		kN	45
	(选择顶针压缩装置时)		(49)
	(选择増加顶出力时)		(59)
最高顶出速度		mm/s	333
	(选择顶针压缩装置/増加顶出力时)		(333)
顶出行程		mm	120
	(选择延长顶出行程时)		(150)
	(选择顶针压缩装置/増加顶出力时)		(100)

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	5198 x 1396 x 1831
	(选择快速周期模式时)		-
	(选择延长模厚50mm时)		(5298 x 1396 x 1831)
	(选择延长模厚100mm时)		(5298 x 1396 x 1831)
机械重量		t	7.0	7.1	7.1	7.4
