Double-Shot

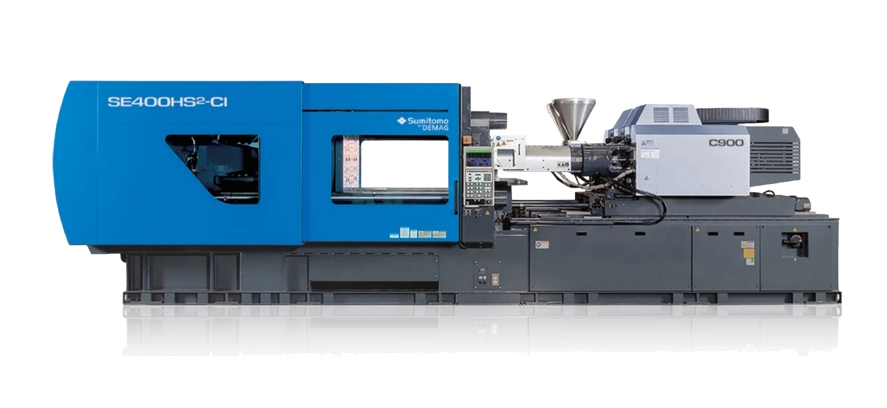

全电动双料注塑机（290kN-4000kN）

发售以来一直获致高度评价的住友双料成形机CI系列，可以让不同颜色、不同材质的成形品，通过一道工序即可完成。相比单一材质，能实现更高的工艺性和功能性。

有效降低零部件数量和作业时间，节省空间、提升生产效率，增加商品的附加价值。

大幅缩短模具翻转时间

可以扩大配备模具自由度的配管设计

大幅提高作业性的90度翻转功能 SE4OOHS-CI

在线咨询

资料下载

产品特点

大幅缩短模具翻转时间

和以往的机型比较，改善了模具反转装置及开闭模装置性能，模具翻转时间缩短到原来的1/2以下，大幅提高了生产率。
可以扩大配备模具自由度的配管设计

配管块不在翻转盘中央，因此可以杜绝空间浪费. 可以再更小型的注塑机上配备相同尺寸的模具。通过高效率的模具运用，实现“小巧机型高运作率”
对应LSR成形（选配件）

双料成形需求量大的LSR（Liquid Sili cone Rubber）成形。本公司的 LSR专用螺杆采用了翻转密封方式，实现了小容量精密计量和低速填充性。完成了可抑制毛边的高稳定性LSR成形。
大幅提高作业性的90度翻转功能 SE4OOHS-CI

将原本很难用手够到的上部条纹配管块面向作业侧，使螺栓加紧等作业变得简单。大幅提高大型机种 SE400HS-CI的作业性.

产品应用

TWS

硅胶部品

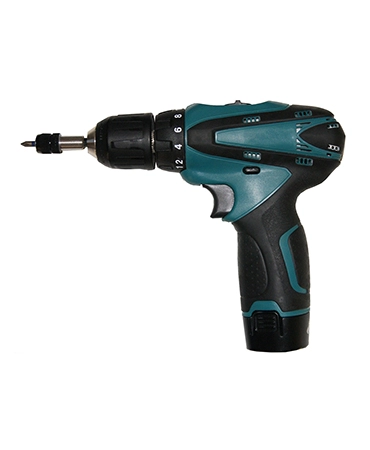

电动工具

智能手机防水部件

产品参数

SE30DU2-CI
SE75DU2-CI
SE130DU2-CI
SE230HS2-CI
SE280HS2-CI
SE400HS2-CI

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	290
拉杆间隔 (H×V)		mm	370 x 290
翻转盘尺寸 (H×V)		mm	280 x 280
模板间距		mm	520
	(选择延长模厚100mm时)		---
开模行程		mm	230
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	180～290
	(选择延长模厚100mm时)		--
定位孔直径		mm	2-φ60
	(选择定位环内径φ100mm规格时)		--
顶出方式 (顶出点数)			电动式 (1点) x 2
顶出力		kN	7.8 x 2
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
顶出行程		mm	70
顶针杆顶出量		mm	-83 (61)*⁶
固定侧最大可载模具重量		kg	50
可动侧最大可载模具重量		kg	100

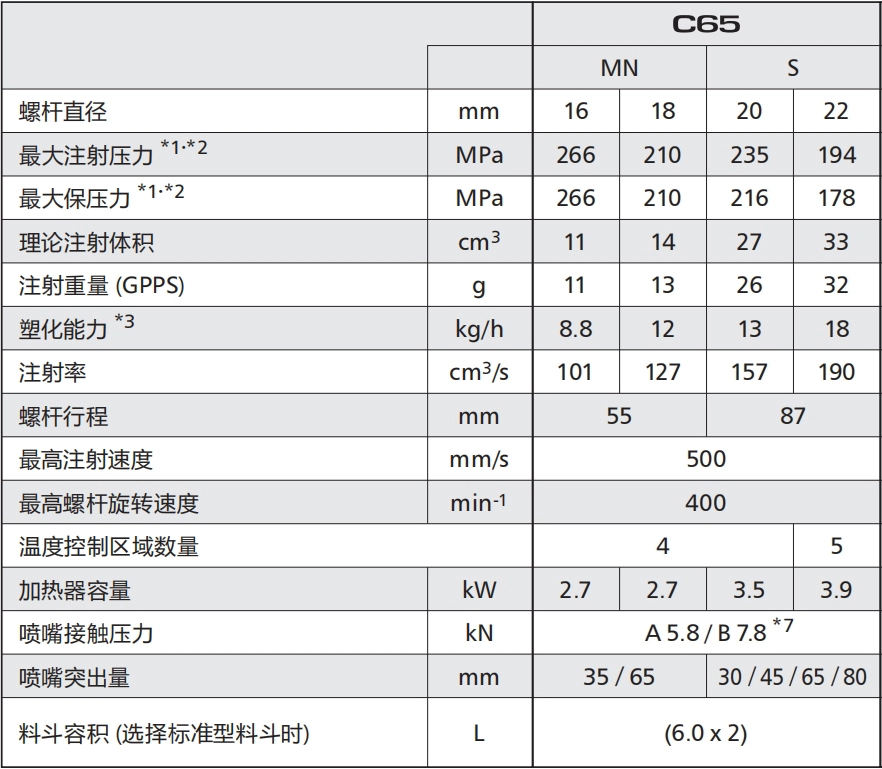

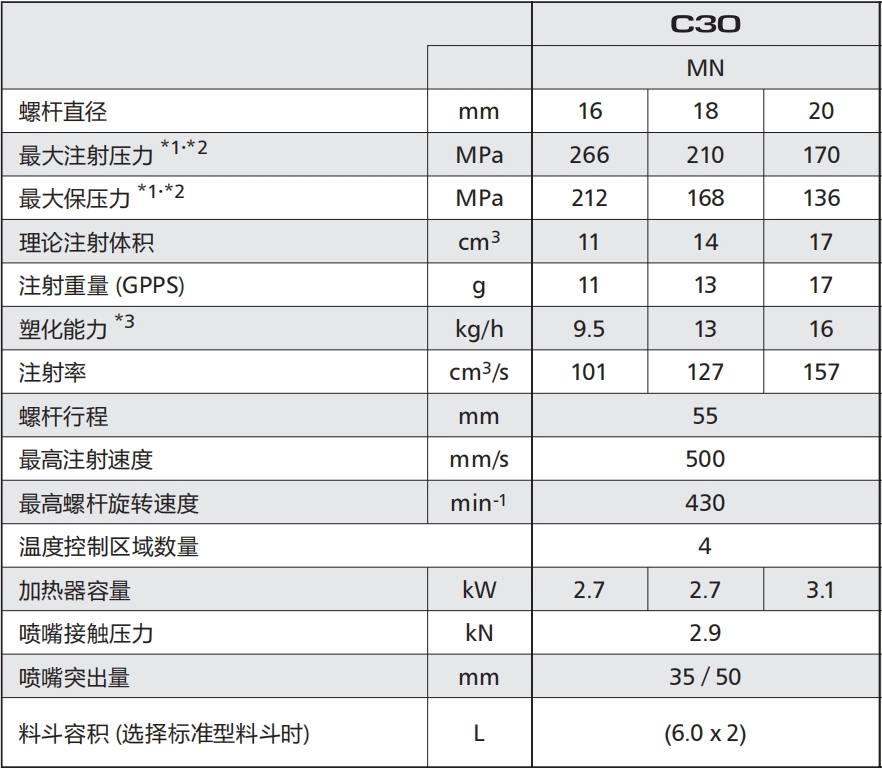

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	3524 x 1079 x 1526
	机械尺寸 (LxWxH)*⁵		---
机械重量		t	3.0

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	730
拉杆间隔 (H×V)		mm	560 x 360
翻转盘尺寸 (H×V)		mm	560 x 390
模板间距		mm	710
	(选择延长模厚100mm时)		---
开模行程		mm	300
最高模板速度		mm/s	1300
模具厚度 (最小～最大)		mm	160～410
	(选择延长模厚100mm时)		--
定位孔直径		mm	2-φ60
	(选择定位环内径φ100mm规格时)		--
顶出方式 (顶出点数)			电动式 (3点) x 2
顶出力		kN	20 x 2
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
顶出行程		mm	91
顶针杆顶出量		mm	-62 (82)*⁶
固定侧最大可载模具重量		kg	175 x 2
可动侧最大可载模具重量		kg	200 x 2

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	4067 x 1318 x 1658
	机械尺寸 (LxWxH)*⁵		---
机械重量		t	5.0

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	1270
拉杆间隔 (H×V)		mm	660 x 360
翻转盘尺寸 (H×V)		mm	660 x 420
模板间距		mm	825 (800)^*5
	(选择延长模厚100mm时)		---
开模行程		mm	375 (350)^*5
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	180～450
	(选择延长模厚100mm时)		--
定位孔直径		mm	2-φ120
	(选择定位环内径φ100mm规格时)		---
顶出方式 (顶出点数)			电动式 (5点) x 2
顶出力		kN	21 x 2
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
顶出行程		mm	100 (91)^*6
顶针杆顶出量		mm	-53 (82)*⁶
固定侧最大可载模具重量		kg	300 x 2
可动侧最大可载模具重量		kg	250 x 2

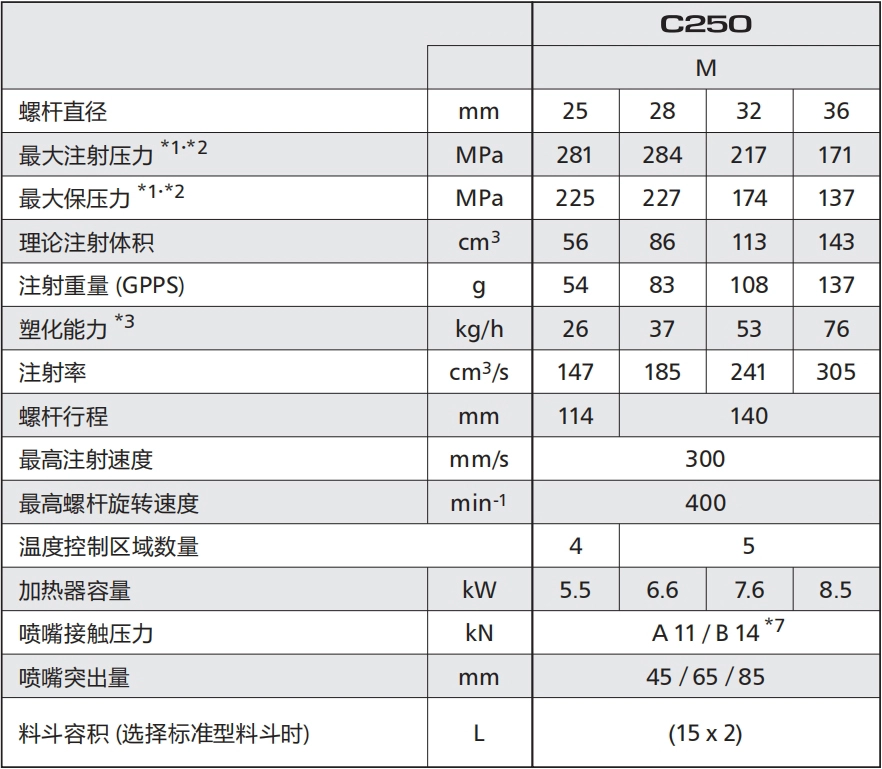

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	5579 x 1419 x 1860
	机械尺寸 (LxWxH)*⁵		---
机械重量		t	7.6

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	2250
拉杆间隔 (H×V)		mm	920 x 560
翻转盘尺寸 (H×V)		mm	920 x 600
模板间距		mm	1070 (1040)^*5
	(选择延长模厚100mm时)		---
开模行程		mm	510 (480)^*5
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	210～560
	(选择延长模厚100mm时)		--
定位孔直径		mm	2-φ120
	(选择定位环内径φ100mm规格时)		---
顶出方式 (顶出点数)			电动式 (5点) x 2
顶出力		kN	45 x 2
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
顶出行程		mm	150
顶针杆顶出量		mm	97
固定侧最大可载模具重量		kg	750 x 2
可动侧最大可载模具重量		kg	500 x 2

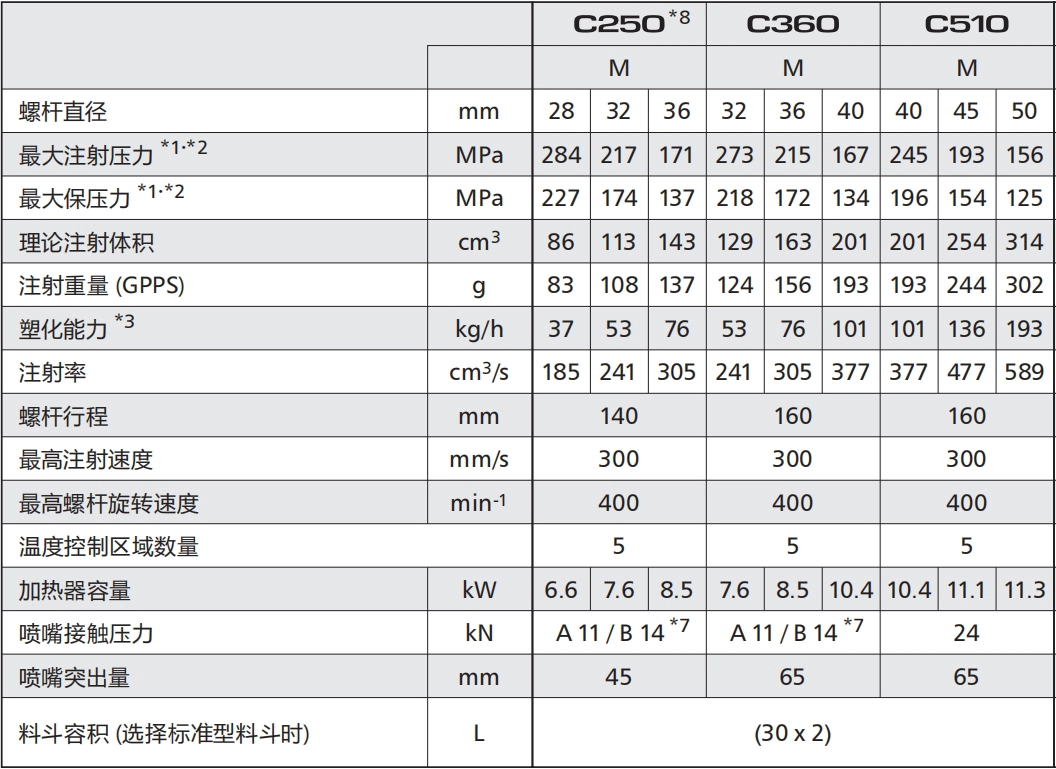

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	6462 x 1854 x 1997
	机械尺寸 (LxWxH)*⁵		---
机械重量		t	17.0

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	2740
拉杆间隔 (H×V)		mm	920 x 560
翻转盘尺寸 (H×V)		mm	920 x 600
模板间距		mm	1070 (1040)^*5
	(选择延长模厚100mm时)		---
开模行程		mm	510 (480)^*5
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	210～560
	(选择延长模厚100mm时)		--
定位孔直径		mm	2-φ120
	(选择定位环内径φ100mm规格时)		---
顶出方式 (顶出点数)			电动式 (5点) x 2
顶出力		kN	45 x 2
	(选择増加顶出力时)		---
最高顶出速度		mm/s	333
顶出行程		mm	150
顶针杆顶出量		mm	97
固定侧最大可载模具重量		kg	750 x 2
可动侧最大可载模具重量		kg	500 x 2

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	6462 x 1854 x 1997
	机械尺寸 (LxWxH)*⁵		---
机械重量		t	17.0

锁模装置

锁模方式			双肘节式 (5点)
最大锁模力		kN	4000
拉杆间隔 (H×V)		mm	1110 x 640
翻转盘尺寸 (H×V)		mm	1140 x 870
模板间距		mm	1225
	(选择延长模厚100mm时)		(1325)
开模行程		mm	625
最高模板速度		mm/s	1200
模具厚度 (最小～最大)		mm	250～600
	(选择延长模厚100mm时)		(250～700)
定位孔直径		mm	2-φ120
	(选择定位环内径φ100mm规格时)		(2-φ100)
顶出方式 (顶出点数)			电动式 (9点) x 2
顶出力		kN	60 x 2
	(选择増加顶出力时)		100 x 2
最高顶出速度		mm/s	267
顶出行程		mm	220
顶针杆顶出量		mm	150
固定侧最大可载模具重量		kg	1650 x 2
可动侧最大可载模具重量		kg	1300 x 2

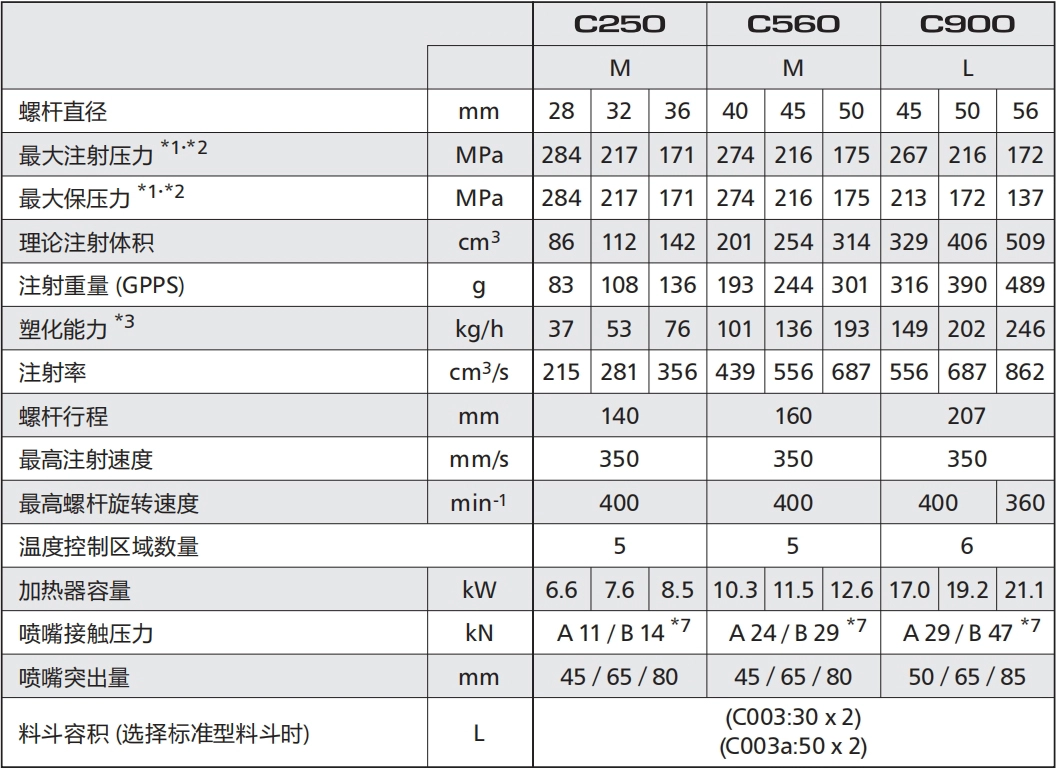

注射装置

机械尺寸、重量

机械尺寸 (LxWxH)*⁵		mm	7533 x 2252 x 2191
	机械尺寸 (LxWxH)*⁵		(7633 x 2252 x 2191)
机械重量		t	25.1	26.1	27.5
