薄壁成型进入全新领域，实现进一步薄
壁化
卓越的高速性、高响应性、高注射压力薄壁成型进入全新领域，实现进一步薄
壁化

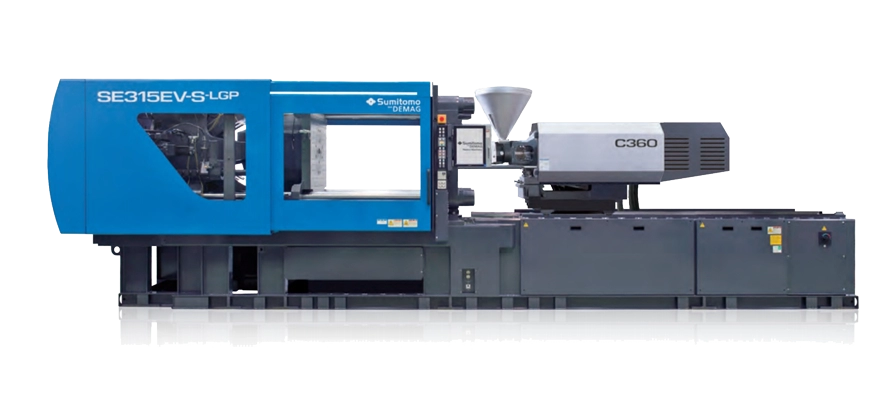

随着移动设备、VR/AR设备、医疗品、 车载零件等的高性能化、轻量小型化,塑 料零件的薄壁化也在加速发展。SE-EV- S-LGP系列是以旗舰机SE-EV-S/SE- EV-S-HD系列为基础新开发的专用机， 可充分应对薄壁化、超薄壁化的趋势。
产品特点
-
-
亦可支持高粘度树脂，推出2 种机型，满足不同需求SE-EV-S-LGP系列配备了超 高速高响应注塑装置和高响 应锁模压缩装置，并推出2种 规格的机型，分别是应对超 薄壁品的1800kN等级和进 一步增强了锁模力、支持高 粘度树脂薄壁品的3150kN 等级。
-
卓越的高速性、高响应性、高注射压力新开发的注塑装置和螺杆组件实现了无 与伦比的高速高响应填充和高注射压力。 可精密稳定地实现高难度超薄壁品和高 粘度树脂薄壁品的成型。
-
应对产品的大型化和高粘度树 脂，高响应锁模压缩装置根据产品的厚度、形状和树脂种 类以高度的响应能力对填充、保 压和冷却中的锁模力以及升压、 降压速度进行多段控制。 即使是大型产品也能实现均匀的 填充，可减少残留应力和双折射， 防止翘曲和变形，改善脱模性能。
产品应用
智能手机
平板
VR用导光板
AR用导光板
MR用导光板
产品参数
- SE180EV-S-LGP
- SE315EV-S-LGP
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 1800 | |
| 拉杆间隔 (H×V) | mm | 560 x 560 | |
| 模板尺寸 (H×V) | mm | 800 x 795 | |
| 模板间距 | mm | 815 | |
| 开模行程 | mm | 315 | |
| 最高模板速度 | mm/s | 1200 | |
| 模具厚度 (最小～最大) | mm | 200～500 | |
| 定位孔直径 | mm | φ60 | |
| 顶出方式 (顶出点数) | 电动式 (5点) | ||
| 顶出力 | kN | 45 | |
| 最高顶出速度 | mm/s | 333 | |
| 顶出行程 | mm | 90 | |
注射装置 | C360 | ||||
| M | ||||
| 螺杆直径 | mm | 25 | 28 | |
| 螺杆规格 | 超高压 | |||
| 最大注射压力*¹、*² | MPa | 392 | 343 | |
| 最大保压力*¹、*² | MPa | 301 | 240 | |
| 理论注射体积 | cm³ | 49 | 61 | |
| 注射重量 | g | 47 | 59 | |
| 塑化能力*³、*⁴ | kg/h | 18 | 26 | |
| 注射率 | cm³/s | 638 | 800 | |
| 螺杆行程 | mm | 100 | ||
| 最高注射速度 | mm/s | 1300 | ||
| 最高螺杆旋转速度 | min⁻¹ | 400 | ||
| 温度控制区域数量 | 5 | |||
| 加热器容量 | kW | 6.4 | 7.2 | |
| 喷嘴接触压力 | kN | 43 | ||
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 5658 x 1396 x 1831 | ||
| 机械重量 | t | 7.1 | ||
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 3150 | |
| 拉杆间隔 (H×V) | mm | 730 x 730 | |
| 模板尺寸 (H×V) | mm | 1020 x 1020 | |
| 模板间距 | mm | 1325 | |
| 开模行程 | mm | 675 | |
| 最高模板速度 | mm/s | 1394 | |
| 模具厚度 (最小～最大) | mm | 300～650 | |
| 定位孔直径 | mm | φ100 | |
| 顶出方式 (顶出点数) | 电动式 (13点) | ||
| 顶出力 | kN | 60 | |
| 最高顶出速度 | mm/s | 267 | |
| 顶出行程 | mm | 220 | |
注射装置 | C360 | ||||
| M | ||||
| 螺杆直径 | mm | 25 | 28 | |
| 螺杆规格 | 超高压 | |||
| 最大注射压力*¹、*² | MPa | 392 | 343 | |
| 最大保压力*¹、*² | MPa | 301 | 240 | |
| 理论注射体积 | cm³ | 49 | 61 | |
| 注射重量 | g | 47 | 59 | |
| 塑化能力*³、*⁴ | kg/h | 18 | 26 | |
| 注射率 | cm³/s | 638 | 800 | |
| 螺杆行程 | mm | 100 | ||
| 最高注射速度 | mm/s | 1300 | ||
| 最高螺杆旋转速度 | min⁻¹ | 400 | ||
| 温度控制区域数量 | 5 | |||
| 加热器容量 | kW | 6.4 | 7.2 | |
| 喷嘴接触压力 | kN | 43 | ||
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 7336 x 1972 x 2102 | ||
| 机械重量 | t | 13.0 | ||
