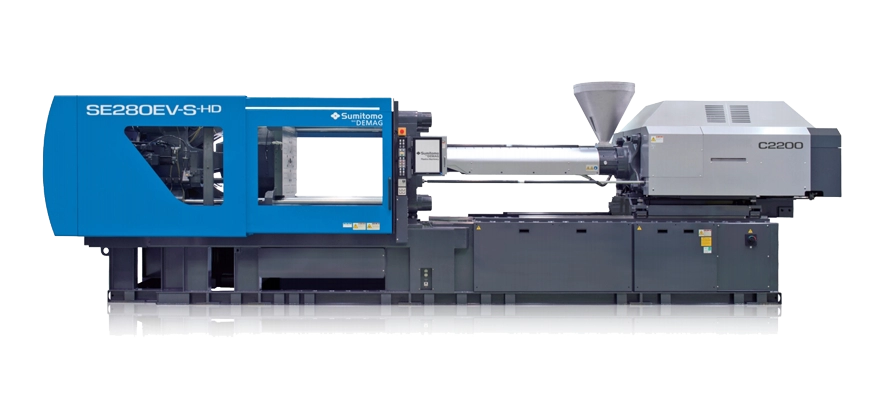

全电动中型注塑机
SE-EV-S-HD
全电动中型注塑机（2200kN-5000kN）

住友塑料机械业务目标是推进地球环境和整个成型产业的可持续性发展。

SE-EV-S-HD系列机型是旨在实现该目标以“3个S”为理念的全电动注塑机。

通过低射出压力和低锁模力，实现不良减少和节能。操作简单，支持成形业务。通过低射出压力和低锁模力，实现不良减少和节能。操作简单，支持成形业务。

加强系统协作，帮助构建高效的生产环境。加强系统协作，帮助构建高效的生产环境。

符合国际安全标准。提供全球通用的高品质安全。符合国际安全标准。提供全球通用的高品质安全。

在线咨询
资料下载
产品特点
  • 全电动中型注塑机
    直轨式模板支撑，无衬套式拉杆

    装大型模具时，也能维持高平衡精度， 实现高速顺畅的开闭模过程。无衬套式 拉杆可防止润滑油的飞散，实现洁净的 生产环境.将开模时的模具状态变化减少 50%。即使搭载大型模具，也可达成维 持高平行精度的开闭模过程。

  • 全电动中型注塑机
    锁模力反馈控制

    模厚调节结构采用高性能 伺服马达，能够达成士1% 的反馈控制精度。不会受 到模具热膨胀的影响，能 维持既定锁模力，进行精 密稳定的产量。

  • 全电动中型注塑机
    Zcro-molding

    模厚调节结构采用高性能伺服马 达，能够达成±1%的反馈控制 精度。不会受到模具热膨胀的影 响，能维持既定锁模力，进行精 密稳定的产量。

  • 全电动中型注塑机
    彻底的节能性

    Zero-molding降低锁模力，直 轨式模板支撑等低摩擦结构可提 高机械作动效率，所以SEEV-S- HD的消耗电量比以往的全电动 机种削减很多。

产品应用
笔记本电脑框体
笔记本电脑框体
汽车仪表盘
汽车仪表盘
医疗培养皿
医疗培养皿
产品参数
  • SE220EV-S-HD
  • SE250EV-S-HD
  • SE280EV-S-HD
  • SE315EV-S-HD
  • SE350EV-S-HD
  • SE385EV-S-HD
  • SE450EV-S-HD
  • SE500EV-S-HD
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN2200
拉杆间隔 (H×V)mm660 x 660
模板尺寸 (H×V)mm930 x 930
模板间距mm1175
(选择延长模厚100mm时)(1275)
(选择延长模厚200mm时)(1375)
开模行程mm575
最高模板速度mm/s1349
模具厚度 (最小～最大)mm200～600
(选择延长模厚100mm时)(200～700)
(选择延长模厚200mm时)(200～800)
定位孔直径mmø120
(选择定位环内径φ120mm规格时)---
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (13点)
顶出力kN60
(选择増加顶出力时)(100)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg2800
(可动侧最大)(1850)

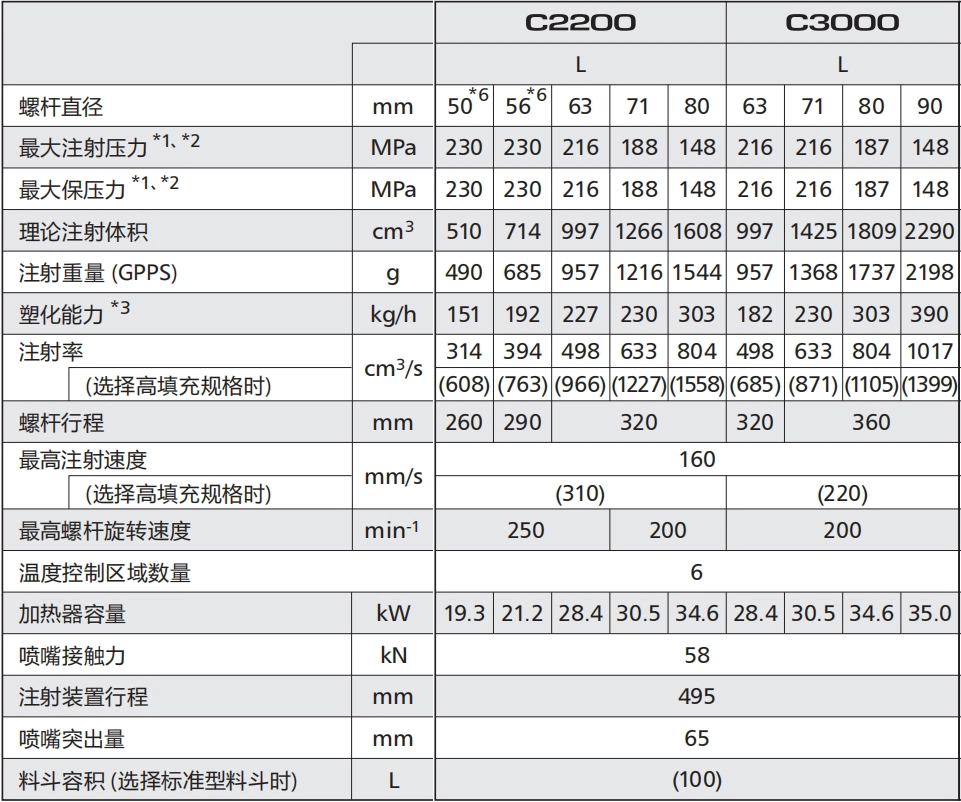

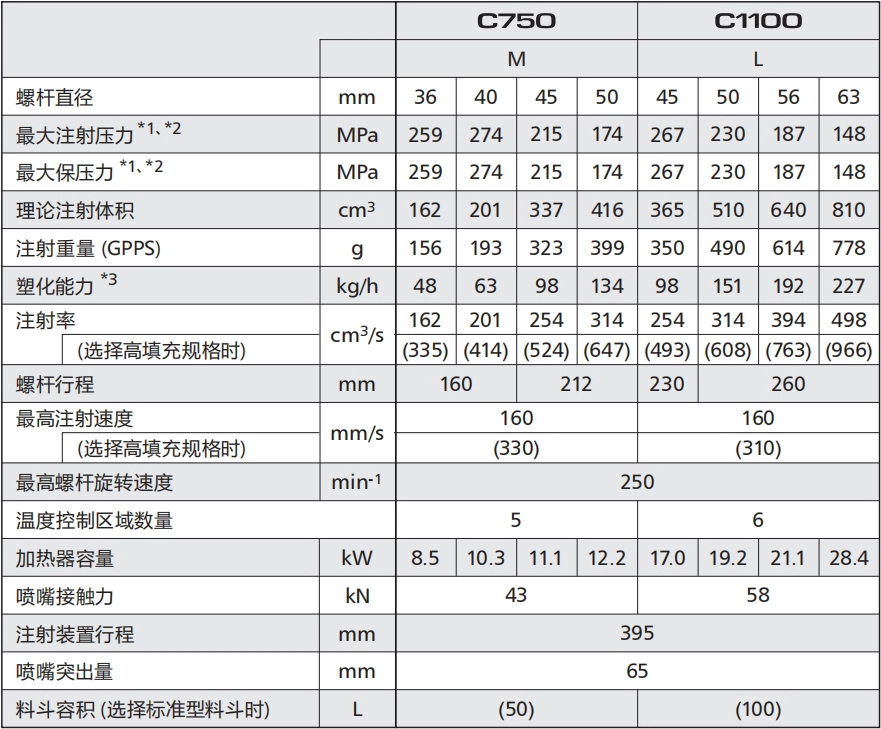

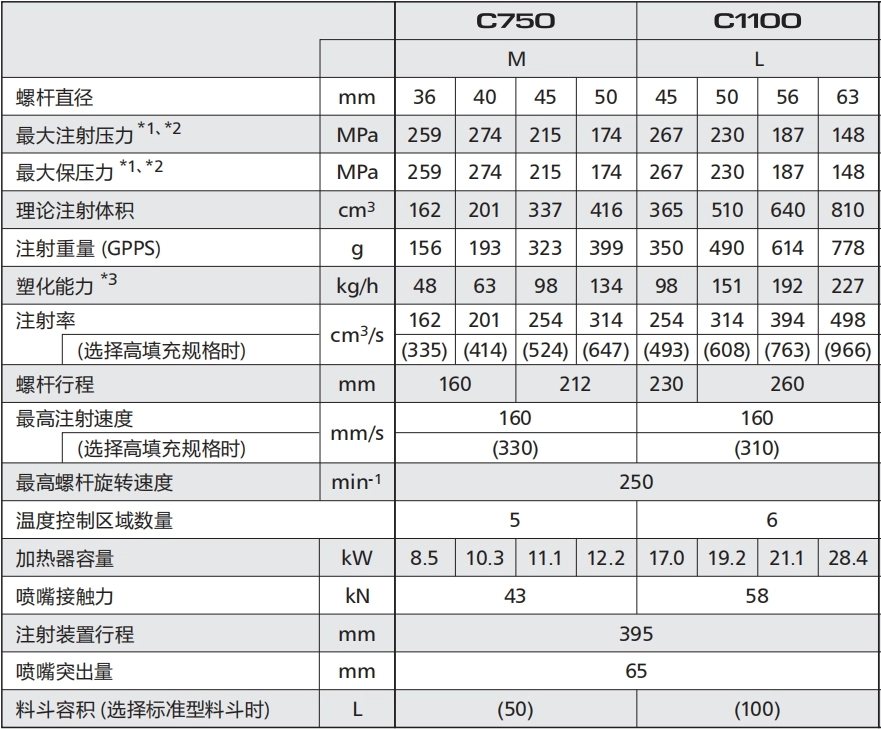

注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm6466 x 1832 x 20576466 x 1832 x 2084
(选择延长模厚100mm时)(6566 x 1832 x 2057)(6566 x 1832 x 2084)
(选择延长模厚200mm时)(6666 x 1832 x 2057)(6666 x 1832 x 2084)
(选择锁模装置上部防尘保护罩(固定式)时)(6466 x 1832 x 2100)(6466 x 1832 x 2100)
(选择锁模装置上部防尘保护罩(滑动式)时)(6466 x 1832 x 2245)(6466 x 1832 x 2245)
(选择安全门宽度扩大规格时)(6466 x 1932 x 2057)(6466 x 1932 x 2084)
机械重量t11.612.6
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN2500
拉杆间隔 (H×V)mm660 x 660
模板尺寸 (H×V)mm930 x 930
模板间距mm1225
(选择延长模厚100mm时)(1325)
(选择延长模厚200mm时)-
开模行程mm625
最高模板速度mm/s1431
模具厚度 (最小～最大)mm200～600
(选择延长模厚100mm时)(200～700)
(选择延长模厚200mm时)---
定位孔直径mmø120
(选择定位环内径φ120mm规格时)---
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (13点)
顶出力kN60
(选择増加顶出力时)(100)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg2800
(可动侧最大)(1850)
注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm6566 x 1832 x 20576566 x 1832 x 2084
(选择延长模厚100mm时)(6666 x 1832 x 2057)(6666 x 1832 x 2084)
(选择延长模厚200mm时)------
(选择锁模装置上部防尘保护罩(固定式)时)(6566 x 1832 x 2100)(6566 x 1832 x 2100)
(选择锁模装置上部防尘保护罩(滑动式)时)(6566 x 1832 x 2245)(6566 x 1832 x 2245)
(选择安全门宽度扩大规格时)(6566 x 1932 x 2057)(6566 x 1932 x 2084)
机械重量t11.612.6
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN2800
拉杆间隔 (H×V)mm730 x 730
模板尺寸 (H×V)mm1020 x 1020
模板间距mm1275
(选择延长模厚100mm时)(1375)
(选择延长模厚200mm时)(1475)
开模行程mm625
最高模板速度mm/s1298
模具厚度 (最小～最大)mm300～650
(选择延长模厚100mm时)(300～750)
(选择延长模厚200mm时)(300～850)
定位孔直径mmø150
(选择定位环内径φ120mm规格时)(ø120)
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (13点)
顶出力kN60
(选择増加顶出力时)(100)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg3800
(可动侧最大)(2500)
注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm7236 x 1972 x 2102
(选择延长模厚100mm时)(7336 x 1972 x 2102)
(选择延长模厚200mm时)(7436 x 1972 x 2102)
(选择锁模装置上部防尘保护罩(固定式)时)(7236 x 1972 x 2145)
(选择锁模装置上部防尘保护罩(滑动式)时)(7236 x 1972 x 2285)
(选择安全门宽度扩大规格时)(7236 x 2072 x 2102)
机械重量t15.015.115.7
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN3150
拉杆间隔 (H×V)mm730 x 730
模板尺寸 (H×V)mm1020 x 1020
模板间距mm1325
(选择延长模厚100mm时)(1425)
(选择延长模厚200mm时)-
开模行程mm675
最高模板速度mm/s1394
模具厚度 (最小～最大)mm300～650
(选择延长模厚100mm时)(300～750)
(选择延长模厚200mm时)---
定位孔直径mmø150
(选择定位环内径φ120mm规格时)(ø120)
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (13点)
顶出力kN60
(选择増加顶出力时)(100)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg3800
(可动侧最大)(2500)
注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm7336 x 1972 x 2102
(选择延长模厚100mm时)(7436 x 1972 x 2102)
(选择延长模厚200mm时)---
(选择锁模装置上部防尘保护罩(固定式)时)(7336 x 1972 x 2145)
(选择锁模装置上部防尘保护罩(滑动式)时)(7336 x 1972 x 2285)
(选择安全门宽度扩大规格时)(7336 x 2072 x 2102)
机械重量t15.015.115.7
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN3500
拉杆间隔 (H×V)mm830 x 830
模板尺寸 (H×V)mm1140 x 1140
模板间距mm1425
(选择延长模厚100mm时)(1525)
(选择延长模厚200mm时)(1625)
开模行程mm725
最高模板速度mm/s1346
模具厚度 (最小～最大)mm350～700
(选择延长模厚100mm时)(350～800)
(选择延长模厚200mm时)(350～900)
定位孔直径mmø150
(选择定位环内径φ120mm规格时)(ø120)
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (13点)
顶出力kN60
(选择増加顶出力时)(100)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg5200
(可动侧最大)(3450)
注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm7446 x 2072 x 2192
(选择延长模厚100mm时)(7546 x 2072 x 2192)
(选择延长模厚200mm时)(7646 x 2072 x 2192)
(选择锁模装置上部防尘保护罩(固定式)时)(7446 x 2072 x 2225)
(选择锁模装置上部防尘保护罩(滑动式)时)(7446 x 2072 x 2375)
(选择安全门宽度扩大规格时)(7446 x 2172 x 2192)
机械重量t17.217.317.9
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN3850
拉杆间隔 (H×V)mm830 x 830
模板尺寸 (H×V)mm1140 x 1140
模板间距mm1475
(选择延长模厚100mm时)(1575)
(选择延长模厚200mm时)---
开模行程mm775
最高模板速度mm/s1438
模具厚度 (最小～最大)mm350～700
(选择延长模厚100mm时)(350～800)
(选择延长模厚200mm时)---
定位孔直径mmø150
(选择定位环内径φ120mm规格时)(ø120)
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (13点)
顶出力kN60
(选择増加顶出力时)(100)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg5200
(可动侧最大)(3450)
注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm7546 x 2072 x 2192
(选择延长模厚100mm时)(7646 x 2072 x 2192)
(选择延长模厚200mm时)---
(选择锁模装置上部防尘保护罩(固定式)时)(7546 x 2072 x 2225)
(选择锁模装置上部防尘保护罩(滑动式)时)(7546 x 2072 x 2375)
(选择安全门宽度扩大规格时)(7546 x 2172 x 2192)
机械重量t17.317.418.0
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN4500
拉杆间隔 (H×V)mm920 x 920
模板尺寸 (H×V)mm1300 x 1300
模板间距mm1625
(选择延长模厚100mm时)(1725)
(选择延长模厚200mm时)(1825)
开模行程mm825
最高模板速度mm/s1109
模具厚度 (最小～最大)mm350～800
(选择延长模厚100mm时)(350～900)
(选择延长模厚200mm时)(350～1000)
定位孔直径mmø150
(选择定位环内径φ120mm规格时)(ø120)
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (21点)
顶出力kN100
(选择増加顶出力时)(150)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg7500
(可动侧最大)(5000)
注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm8361 x 2252 x 2292
(选择延长模厚100mm时)(8461 x 2252 x 2292)
(选择延长模厚200mm时)(8561 x 2252 x 2292)
(选择锁模装置上部防尘保护罩(固定式)时)(8361 x 2252 x 2330)
(选择锁模装置上部防尘保护罩(滑动式)时)(8361 x 2252 x 2465)
(选择安全门宽度扩大规格时)(8361 x 2352 x 2292)
机械重量t24.925.7
锁模装置锁模装置
锁模方式双肘节式 (5点)
最大锁模力kN5000
拉杆间隔 (H×V)mm920 x 920
模板尺寸 (H×V)mm1300 x 1300
模板间距mm1675
(选择延长模厚100mm时)(1775)
(选择延长模厚200mm时)---
开模行程mm875
最高模板速度mm/s1167
模具厚度 (最小～最大)mm350～800
(选择延长模厚100mm时)(350～900)
(选择延长模厚200mm时)---
定位孔直径mmø150
(选择定位环内径φ120mm规格时)(ø120)
(选择定位环内径φ100mm规格时)(ø100)
顶出方式 (顶出点数)电动式 (21点)
顶出力kN100
(选择増加顶出力时)(150)
最高顶出速度mm/s267
顶出行程mm220
最大可载模具重量kg7500
(可动侧最大)(5000)
注射装置注射装置

机械尺寸、重量机械尺寸、重量
机械尺寸 (LxWxH)*⁵mm8461 x 2252 x 2292
(选择延长模厚100mm时)(8561 x 2252 x 2292)
(选择延长模厚200mm时)---
(选择锁模装置上部防尘保护罩(固定式)时)(8461 x 2252 x 2330)
(选择锁模装置上部防尘保护罩(滑动式)时)(8461 x 2252 x 2465)
(选择安全门宽度扩大规格时)(8461 x 2352 x 2292)
机械重量t24.925.7
推荐产品

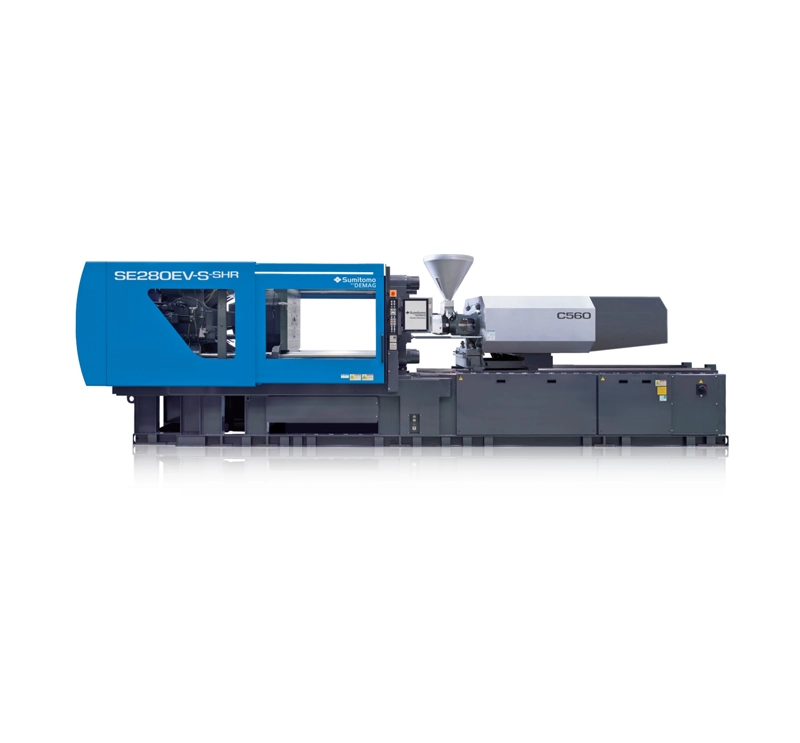

超高速高应答全电动射出成型机
