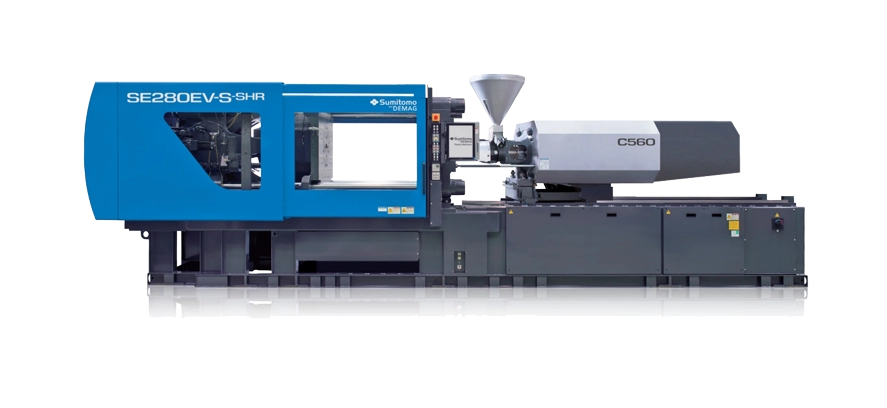

实现更高速、更高响应、更高负荷成型的高性能注塑机通过提高充填速度及高响应加减速度来实现SHR解决方案
达到设定速度为止所需螺杆行程的缩短，提高了条件设定的追踪性。 由于减速度也达到同水平，因此可保持高速至临近目标位置为止，从而改善薄壁成型引起的成型不良问题。
产品特点
-
-
降低成型不良保压中螺杆后退速度控制通过VP后回拉螺杆来控制Flow Front （流动树脂的前端部分）。 降低压力，实现浇口周边厚度的最佳化同时减少毛边。
-
负荷性能提高了2.5倍锁模马达可承受更强大的负荷，支持更广泛的成型产品。
-
更广泛的螺杆阵容超高压螺杆装置超高压螺杆比标准规格的最大射出压力提升30%。 螺杆阵容有φ18～φ36。
-
极细致的多段控制锁模压缩无论是薄壁产品还是厚壁产品， 可根据产品设定合适的多段位置与锁模力。 改善弯曲与脱模、降低双折射等，实现产品质量及生产效率的提升。
产品应用

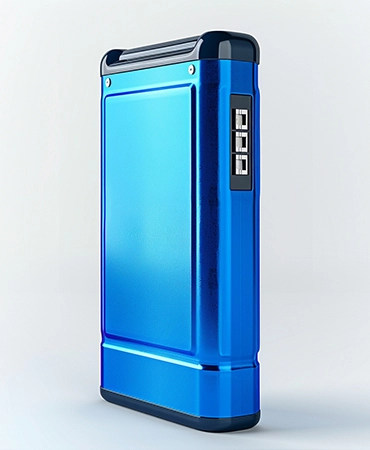

绝缘盖（电池）
笔记本电脑风扇
智能手表
产品参数
- SE50EV-S-SHR
- SE100EV-S-SHR
- SE130EV-S-SHR
- SE180EV-S-SHR
- SE220EV-S-SHR
- SE280EV-S-SHR
- SE350EV-S-SHR
- SE450EV-S-SHR
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 500 | |
| 拉杆间隔 (H×V) | mm | 360 x 360 | |
| 模板尺寸 (H×V) | mm | 500 x 500 | |
| 模板间距 | mm | 600 | |
| (选择延长模厚50mm时) | (650) | ||
| (选择延长模厚100mm时) | --- | ||
| 开模行程 | mm | 250 | |
| 最高模板速度 | mm/s | 1200 | |
| (选择高响应高负荷锁模压缩装置时) | -- | ||
| 模具厚度 (最小～最大) | mm | 160～350 | |
| (选择延长模厚50mm时) | (160～400) | ||
| (选择延长模厚100mm时) | --- | ||
| 定位孔直径 | mm | φ60 | |
| (选择φ60定位环时) | - | ||
| 顶出方式 (顶出点数) | 电动式 (5点) | ||
| 顶出力 | kN | 21 | |
| (选择顶针压缩装置时) | (49) | ||
| (选择増加顶出力时) | - | ||
| 最高顶出速度 | mm/s | 333 | |
| (选择顶针压缩装置时) | (250) | ||
| (选择増加顶出力时) | --- | ||
| 顶出行程 | mm | 70 | |
| (选择延长顶出行程时) | (100) | ||
| (选择顶针压缩装置时) | (60) | ||
| (选择増加顶出力时) | --- | ||

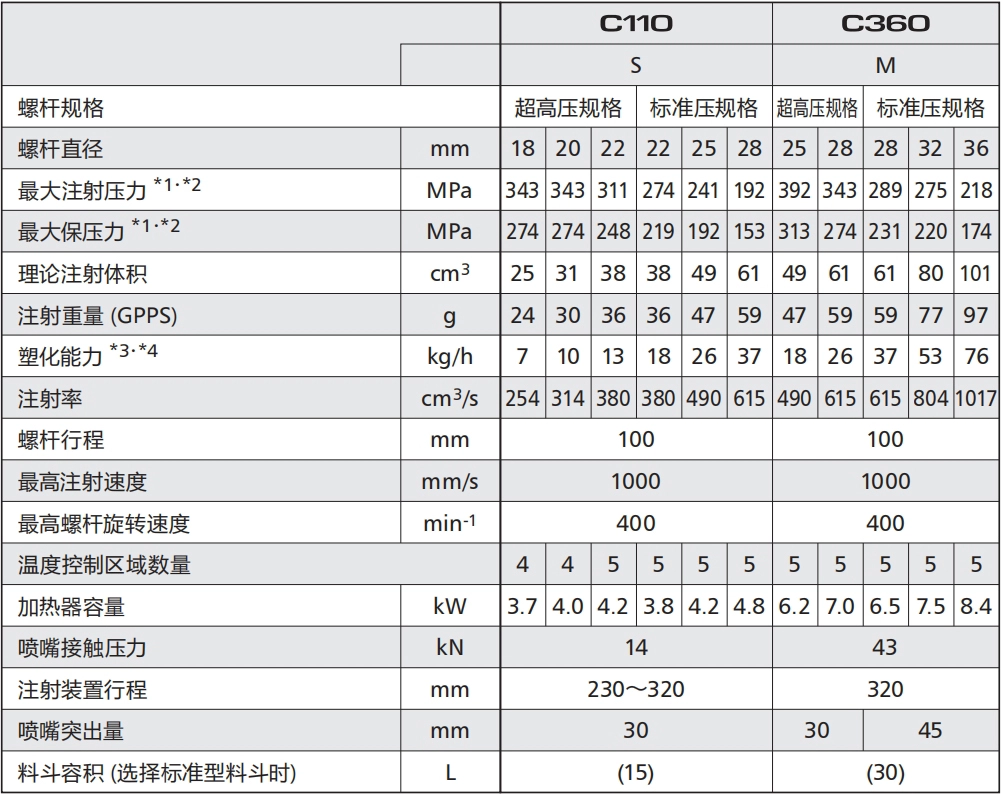

注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 3682 x 1113 x 1575 | ||
| (选择延长模厚50mm时) | (3732 x 1113 x 1575) | |||
| (选择延长模厚100mm时) | --- | |||
| (选择导光板专用的高响应锁模压缩时) | --- | |||
| 机械重量 | t | 2.9 | ||
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 1000 | |
| 拉杆间隔 (H×V) | mm | 460 x 460 | |
| 模板尺寸 (H×V) | mm | 650 x 650 | |
| 模板间距 | mm | 800 | |
| (选择延长模厚50mm时) | (850) | ||
| (选择延长模厚100mm时) | (900) | ||
| 开模行程 | mm | 350 | |
| 最高模板速度 | mm/s | 1200 | |
| (选择高响应高负荷锁模压缩装置时) | --- | ||
| 模具厚度 (最小～最大) | mm | 180～450 | |
| (选择延长模厚50mm时) | (180～500) | ||
| (选择延长模厚100mm时) | (180～550) | ||
| 定位孔直径 | mm | φ100 | |
| (选择φ60定位环时) | - | ||
| 顶出方式 (顶出点数) | 电动式 (5点) | ||
| 顶出力 | kN | 32 | |
| (选择顶针压缩装置时) | (49) | ||
| (选择増加顶出力时) | (59) | ||
| 最高顶出速度 | mm/s | 333 | |
| (选择顶针压缩装置时) | (333) | ||
| (选择増加顶出力时) | (333) | ||
| 顶出行程 | mm | 100 | |
| (选择延长顶出行程时) | (150) | ||
| (选择顶针压缩装置时) | (80) | ||
| (选择増加顶出力时) | (80) | ||
注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 4568 x 1226 x 1691 | 4718 x 1226 x 1691 | |
| (选择延长模厚50mm时) | (4668 x 1226 x 1691) | (4818 x 1226 x 1691) | ||
| (选择延长模厚100mm时) | (4668 x 1226 x 1691) | (4818 x 1226 x 1691) | ||
| (选择导光板专用的高响应锁模压缩时) | --- | --- | ||
| 机械重量 | t | 4.4 | 4.6 | |
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 1300 | |
| 拉杆间隔 (H×V) | mm | 510 x 510 | |
| 模板尺寸 (H×V) | mm | 720 x 720 | |
| 模板间距 | mm | 850 | |
| (选择延长模厚50mm时) | (900) | ||
| (选择延长模厚100mm时) | (950) | ||
| 开模行程 | mm | 400 | |
| 最高模板速度 | mm/s | 1200 | |
| (选择高响应高负荷锁模压缩装置时) | --- | ||
| 模具厚度 (最小～最大) | mm | 180～450 | |
| (选择延长模厚50mm时) | (180～500) | ||
| (选择延长模厚100mm时) | (180～550) | ||
| 定位孔直径 | mm | φ100 | |
| (选择φ60定位环时) | - | ||
| 顶出方式 (顶出点数) | 电动式 (5点) | ||
| 顶出力 | kN | 32 | |
| (选择顶针压缩装置时) | (49) | ||
| (选择増加顶出力时) | (59) | ||
| 最高顶出速度 | mm/s | 333 | |
| (选择顶针压缩装置时) | (333) | ||
| (选择増加顶出力时) | (333) | ||
| 顶出行程 | mm | 100 | |
| (选择延长顶出行程时) | (150) | ||
| (选择顶针压缩装置时) | (80) | ||
| (选择増加顶出力时) | (80) | ||
注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 4836 x 1326 x 1750 | |
| (选择延长模厚50mm时) | (4936 x 1326 x 1750) | ||
| (选择延长模厚100mm时) | (4936 x 1326 x 1750) | ||
| (选择导光板专用的高响应锁模压缩时) | --- | ||
| 机械重量 | t | 5.5 | |
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 1800 | |
| 拉杆间隔 (H×V) | mm | 560 x 560 | |
| 模板尺寸 (H×V) | mm | 800 x 795 | |
| 模板间距 | mm | 950 | |
| (选择延长模厚50mm时) | (1000) | ||
| (选择延长模厚100mm时) | (1050) | ||
| 开模行程 | mm | 450 | |
| 最高模板速度 | mm/s | 1200 | |
| (选择高响应高负荷锁模压缩装置时) | (1200) | ||
| 模具厚度 (最小～最大) | mm | 200～500 | |
| (选择延长模厚50mm时) | (200～550) | ||
| (选择延长模厚100mm时) | (200～600) | ||
| 定位孔直径 | mm | φ100 | |
| (选择φ60定位环时) | (φ60) | ||
| 顶出方式 (顶出点数) | 电动式 (5点) | ||
| 顶出力 | kN | 45 | |
| (选择顶针压缩装置时) | (49) | ||
| (选择増加顶出力时) | (59) | ||
| 最高顶出速度 | mm/s | 333 | |
| (选择顶针压缩装置时) | (333) | ||
| (选择増加顶出力时) | (333) | ||
| 顶出行程 | mm | 120 | |
| (选择延长顶出行程时) | (150) | ||
| (选择顶针压缩装置时) | (100) | ||
| (选择増加顶出力时) | (100) | ||
注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 5198 x 1396 x 1831 | 5555 x 1396 x 1831 | |
| (选择延长模厚50mm时) | (5298 x 1396 x 1831) | (5655 x 1396 x 1831) | ||
| (选择延长模厚100mm时) | (5298 x 1396 x 1831) | (5655 x 1396 x 1831) | ||
| (选择导光板专用的高响应锁模压缩时) | (5658 x 1396 x 1831) | --- | ||
| 机械重量 | t | 7.1 | 7.5 | |
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 2200 | |
| 拉杆间隔 (H×V) | mm | 660 x 660 | |
| 模板尺寸 (H×V) | mm | 930 x 930 | |
| 模板间距 | mm | 1175 | |
| (选择延长模厚100mm时) | (1275) | ||
| (选择延长模厚200mm时) | (1375) | ||
| 开模行程 | mm | 575 | |
| 最高模板速度 | mm/s | 1349 | |
| (选择高响应高负荷锁模压缩装置时) | (1079) | ||
| 模具厚度 (最小～最大) | mm | 200～600 | |
| (选择延长模厚100mm时) | (200～700) | ||
| (选择延长模厚100mm时) | (200～800) | ||
| 定位孔直径 | mm | φ100 | |
| (选择φ60定位环时) | (φ60) | ||
| 顶出方式 (顶出点数) | 电动式 (13点) | ||
| 顶出力 | kN | 60 | |
| (选择増加顶出力时) | (100) | ||
| 最高顶出速度 | mm/s | 267 | |
| 顶出行程 | mm | 220 | |
| 最大可载模具重量 | kg | 2800 | |
| (可动侧最大) | (1850) | ||
注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 6466 x 1832 x 2025 | |
| (选择延长模厚100mm时) | (6566 x 1832 x 2025) | ||
| (选择延长模厚200mm时) | (6666 x 1832 x 2025) | ||
| (选择锁模装置上部防尘保护罩(固定式)时) | (6466 x 1832 x 2100) | ||
| (选择锁模装置上部防尘保护罩(滑动式)时) | (6466 x 1832 x 2245) | ||
| (选择安全门宽度扩大规格时) | (6466 x 1932 x 2025) | ||
| (选择锁模压缩) | (6566 x 1832 x 2025) | ||
| 机械重量 | t | 11.8 | |
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 2800 | |
| 拉杆间隔 (H×V) | mm | 730 x 730 | |
| 模板尺寸 (H×V) | mm | 1020 x 1020 | |
| 模板间距 | mm | 1275 | |
| (选择延长模厚100mm时) | (1375) | ||
| (选择延长模厚200mm时) | (1475) | ||
| 开模行程 | mm | 625 | |
| 最高模板速度 | mm/s | 1298 | |
| (选择高响应高负荷锁模压缩装置时) | (1032) | ||
| 模具厚度 (最小～最大) | mm | 300～650 | |
| (选择延长模厚100mm时) | (300～750) | ||
| (选择延长模厚100mm时) | (300～850) | ||
| 定位孔直径 | mm | φ100 | |
| (选择φ60定位环时) | (φ60) | ||
| 顶出方式 (顶出点数) | 电动式 (13点) | ||
| 顶出力 | kN | 60 | |
| (选择増加顶出力时) | (100) | ||
| 最高顶出速度 | mm/s | 267 | |
| 顶出行程 | mm | 220 | |
| 最大可载模具重量 | kg | 3800 | |
| (可动侧最大) | (2500) | ||
注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 7236 x 1972 x 2059 | |
| (选择延长模厚100mm时) | (7336 x 1972 x 2059) | ||
| (选择延长模厚200mm时) | (7436 x 1972 x 2059) | ||
| (选择锁模装置上部防尘保护罩(固定式)时) | (7236 x 1972 x 2145) | ||
| (选择锁模装置上部防尘保护罩(滑动式)时) | (7236 x 1972 x 2285) | ||
| (选择安全门宽度扩大规格时) | (7236 x 2072 x 2059) | ||
| (选择锁模压缩) | (7336 x 1972 x 2059) | ||
| 机械重量 | t | 14.5 | |
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 3500 | |
| 拉杆间隔 (H×V) | mm | 830 x 830 | |
| 模板尺寸 (H×V) | mm | 1140 x 1140 | |
| 模板间距 | mm | 1425 | |
| (选择延长模厚100mm时) | (1525) | ||
| (选择延长模厚200mm时) | (1625) | ||
| 开模行程 | mm | 725 | |
| 最高模板速度 | mm/s | 1346 | |
| (选择高响应高负荷锁模压缩装置时) | (1032) | ||
| 模具厚度 (最小～最大) | mm | 350～700 | |
| (选择延长模厚100mm时) | (350～800) | ||
| (选择延长模厚100mm时) | (350～900) | ||
| 定位孔直径 | mm | φ100 | |
| (选择φ60定位环时) | (φ60) | ||
| 顶出方式 (顶出点数) | 电动式 (13点) | ||
| 顶出力 | kN | 60 | |
| (选择増加顶出力时) | (100) | ||
| 最高顶出速度 | mm/s | 267 | |
| 顶出行程 | mm | 220 | |
| 最大可载模具重量 | kg | 5200 | |
| (可动侧最大) | (3450) | ||
注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 7446 x 2072 x 2192 | |
| (选择延长模厚100mm时) | (7546 x 2072 x 2192) | ||
| (选择延长模厚200mm时) | (7646 x 2072 x 2192) | ||
| (选择锁模装置上部防尘保护罩(固定式)时) | (7446 x 2072 x 2225) | ||
| (选择锁模装置上部防尘保护罩(滑动式)时) | (7446 x 2072 x 2375) | ||
| (选择安全门宽度扩大规格时) | (7446 x 2172 x 2192) | ||
| (选择锁模压缩) | (7686 x 2072 x 2192) | ||
| 机械重量 | t | 16.5 | |
锁模装置 | 锁模方式 | 双肘节式 (5点) | ||
| 最大锁模力 | kN | 4500 | |
| 拉杆间隔 (H×V) | mm | 920 x 920 | |
| 模板尺寸 (H×V) | mm | 1300 x 1300 | |
| 模板间距 | mm | 1625 | |
| (选择延长模厚100mm时) | (1725) | ||
| (选择延长模厚200mm时) | (1825) | ||
| 开模行程 | mm | 825 | |
| 最高模板速度 | mm/s | 1109 | |
| (选择高响应高负荷锁模压缩装置时) | (1109) | ||
| 模具厚度 (最小～最大) | mm | 350～800 | |
| (选择延长模厚100mm时) | (350～900) | ||
| (选择延长模厚100mm时) | (350～1000) | ||
| 定位孔直径 | mm | φ100 | |
| (选择φ60定位环时) | (φ60) | ||
| 顶出方式 (顶出点数) | 电动式 (21点) | ||
| 顶出力 | kN | 100 | |
| (选择増加顶出力时) | (150) | ||
| 最高顶出速度 | mm/s | 267 | |
| 顶出行程 | mm | 220 | |
| 最大可载模具重量 | kg | 7500 | |
| (可动侧最大) | (5000) | ||
注射装置
机械尺寸、重量 | 机械尺寸 (LxWxH)*⁵ | mm | 8361 x 2252 x 2292 | |
| (选择延长模厚100mm时) | (8461 x 2252 x 2292) | ||
| (选择延长模厚200mm时) | (8561 x 2252 x 2292) | ||
| (选择锁模装置上部防尘保护罩(固定式)时) | (8361 x 2252 x 2330) | ||
| (选择锁模装置上部防尘保护罩(滑动式)时) | (8361 x 2252 x 2465) | ||
| (选择安全门宽度扩大规格时) | (8361 x 2352 x 2292) | ||
| (选择锁模压缩) | (8571 x 2252 x 2292) | ||
| 机械重量 | t | 23.7 | |
